Gegenstrom-Plattenwärmetauscher

Luftführung durch Gegenstrom-Plattenwärmetauscher.

Funktion

Plattenwärmetauscher Gotthard übertragen Energie durch dünne Trennplatten. Diese Variante zeichnet sich aufgrund des Gegenstromteils und Kreuzstromteils durch eine sehr effiziente Wärmeübertragung aus. Der warme und der kalte Luftstrom werden fein gefächert aneinander vorbeigeführt. Durch reine Wärmeleitung als Folge der Temperaturdifferenz wird die Energie zwischen den Luftströmen übertragen.

Das Tauscherpaket ist aus speziell geformten Aluminiumplatten aufgebaut. Die Profilierung wurde in ausführlichen Versuchsreihen bezüglich Rückwärmzahl, Druckverlust und Stabilität optimiert. Es gibt verschiedene Plattengrößen, die wiederum in verschiedenen Profiltiefen, d.h. für verschiedene Plattenabstände und damit unterschiedliche Effizienz, geprägt werden.

Die Platten haben untereinander eine doppelte Falzverbindung. Dadurch ergibt sich am Lufteintritt und -austritt eine mehrfache Materialdicke, die dem Tauscherpaket die besonders hohe Stabilität und Dichtigkeit gibt.

Ausführung des Gegenstrom-Plattenwärmetauschers

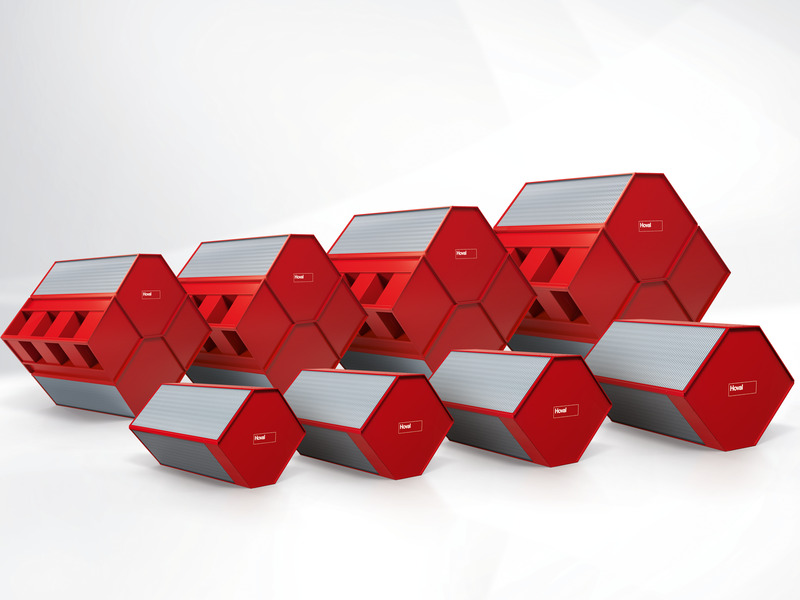

Gotthard (G-Typ)

Der Gotthard ist unser kompakter Plattenwärmetauscher im Kreuz- und Gegenstromprinzip. Wie alle unsere Plattenwärmetauscher hat er einen geringen Druckverlust für energiesparenden Betrieb. Seine einzigartige Stabilität sowie kompakte Gehäuse-Abmasse und das clevere Plug’n’play-Konzept ermöglichen kleinere kompakte RLT-Geräte, die schnell zu montieren sind. Bei grösseren Breiten kann auch ein mittiger Bypass realisiert werden

Einsatzbereiche

Hoval Plattenwärmetauscher der Ausführung Gotthard sind Energierückgewinner zum Einbau in Lüftungs- und Klimageräte. Die Eignung der Tauscher zum Einsatz sowohl in der allgemeinen Raumlufttechnik als auch im Hygienebereich ist durch unabhängige Prüfinstitute zertifiziert.

Einsatzgrenzen

  • Grösse 055-085 (Einzel), 110-170 (Kombi)
  • Luftleistung von ca. 200 bis 24000 m³/h
  • Breite von 200 bis 2850mm
  • Differenzdruck max. 2000 Pa
  • Temperatur
          Tauscher: -40…90 °C
          Klappen: -40…80 °C
Unter hohen Druck halten wir dicht.

Beratung für Gegenstrom-Plattenwärmetauscher anfordern

Wir unterstützen Sie in allen Fragen und Anliegen. Erhalten Sie ein Rundum-sorglos-Paket – von der kompetenten Beratung über die verlässlich hohe Produktqualität bis hin zur Lieferung in kurzen Lieferzeiten.

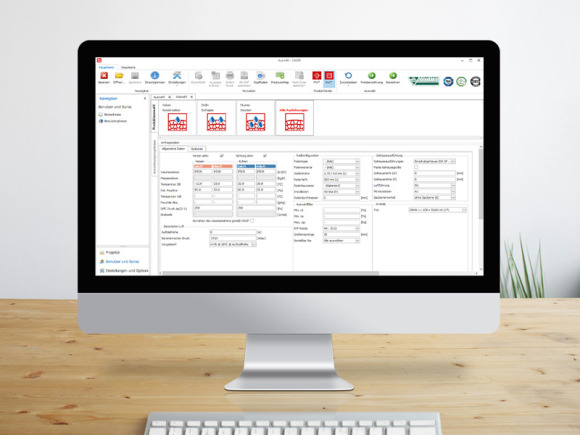

Auslegungsprogramm herunterladen

Mit dem Auslegungsprogramm CASER erhalten Sie Planungssicherheit für die Berechnung hochwertiger Wärmetauscher von Hoval.
