Sorptions-Rotationswärmetauscher

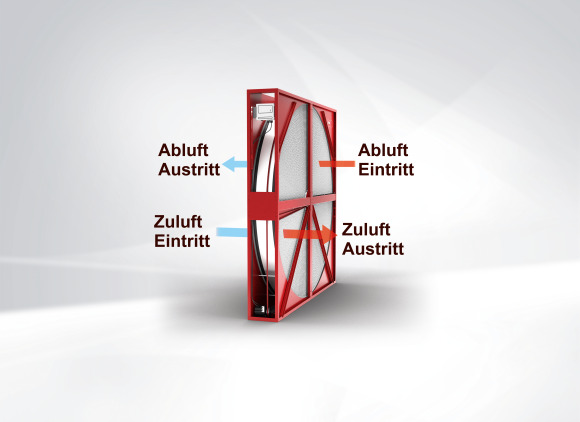

Luftführung durch Rotationswärmetauscher
Funktion
Rotationswärmetauscher übertragen Energie durch eine rotierende Speichermasse, die abwechselnd durch den einen Luftstrom aufgewärmt und durch den anderen abgekühlt wird. Sie können sowohl Temperatur als auch Feuchte zwischen den Luftströmen übertragen.
Die Speichermasse besteht aus Aluminiumfolie. Eine glatte und eine gewellte Folie werden aufeinandergewickelt und formen so ein Rad aus sinusförmigen Kanälen. Diese werden abwechslungsweise von Warmluft und Kaltluft durchströmt und übertragen so die Wärme zwischen den beiden Luftströmen.
Ihre Speichermasse ist großteils oder sogar vollständig mit einem hydrophilen Material beschichtet. Daher übertragen sie Feuchte zwischen den Luftströmen das ganze Jahr über. Die Sorptionsbeschichtung garantiert höchsten Feuchteübertrag zu jeder Jahreszeit. Im
Sommerbetrieb wird die Zuluft nicht nur vorgekühlt, sondern gleichzeitig stark entfeuchtet. Dadurch sinkt der nachfolgende Kühlbedarf. Kühlaggregate müssen weniger Leistung erbringen und können kleiner dimensioniert werden. So werden sowohl die Betriebs- als auch die Investitionskosten reduziert.
Ausführungen des Sorptions-Rotationswärmetauschers
Muonio (HM1)
Die für die Speichermasse verwendete Aluminiumfolie ist vollständig beschichtet mit Molekularsieb 3Å. Das macht Muonio Tauscher zum Hochleistungsmodell. Die Sorptionsbeschichtung garantiert höchste Feuchtewirkungsgrade das ganze Jahr.
Im Sommerbetrieb wird dadurch die Zuluft getrocknet. Der durch eine Kältemaschine zu
deckende Kühlbedarf wird erheblich reduziert. Das spart sowohl Investitionskosten als auch
Energiekosten für die Kühlung. Im Winterbetrieb verbessert die Feuchteübertragung das Raumklima.
SH1
Die gewellte Folie ist beschichtet mit Molekularsieb 3Å, die glatte Folie ist unbehandelt. Die Tauscher erreichen sehr hohe Feuchtewirkungsgrade und kommen vor allem in Lüftungsanlagen mit mechanischer Kühlung zum Einsatz.
Einsatzbereiche
Die Sorptionsbeschichtung bewirkt eine ganzjährig hohe Feuchteübertragung. Dadurch reduziert sich im Sommer der Kühlbedarf, der sonst durch Kältemaschinen gedeckt werden muss. Im Winter verbessert sich signifikant das Raumklima. So eignet sich der Sorption Rotationswärmetauscher ideal für den Einsatz in Lüftungsanlagen mit mechanischer Kühlung.
Einsatzgrenzen
- Durchmesser: 500 – 4200mm
- Einteilig Ø500 – 2600mm, Segmentiert Ø950 – 4200mm
- Luftleistung von ca. 200 bis 150 000 m³/h
- Differenzdruck zwischen den Luftströmen max. 1000 Pa
- Druckverlust 1-teilige Rotoren max. 300 Pa
- Druckverlust segmentierte Rotoren max. 400 Pa
Ganzjährige Temperatur- und Luftfeuchtigkeitskontrolle.
